    先导式电磁阀的工作原理和结构特点

    发布时间:2020-08-11 15:35

    先导式电磁阀广泛适用于存在压差的的介质环境中,先导式电磁阀的结构主要分为两个部分,一个是先导阀,另一个是主阀。这两个部分通过阀体内腔相连,其他的部件还有:动铁芯、静铁芯、电磁阀线圈、弹簧等。

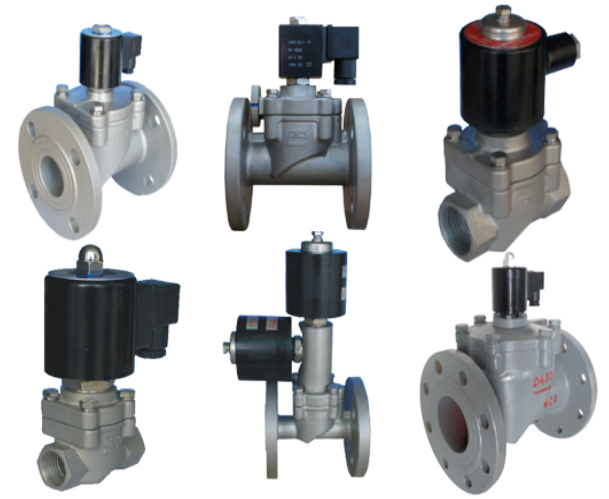

    先导式电磁阀的工作原理和结构特点

    先导式电磁阀工作原理:
      先导式电磁阀在通电之后,先导孔因为电磁力而打开,这时候上腔压力快速下降,在阀芯的周围就形成了压差,且下面的压力更大。流体的压力推动着电磁阀的关闭件向上移动,此时阀门就可以打开。当电磁阀断电之后,弹簧的恢复力把先导孔关闭,入口的压力通过旁通孔形成上面的压力较高,而流体的压力推动着电磁阀关闭件向下移动,此时先导式电磁阀就处于关于状态。
    先导式电磁阀应用和特点:
    广泛应用于航空航天,造船,重型工业,化学工业,锅炉,加热设备,干燥设备,清洗设备,及其他加热管道特点:阀芯均为不锈钢活塞结构,活塞环具有特殊的耐热性,耐磨材料; 与金属阀腔活塞不具有直接摩擦阀体安装方向无限制; 特殊设计的线圈不易烧坏;长时间停止动作重新启动,操作也同样它灵活的。
    先导式电磁阀工作过程:
    常闭型:当线圈通电时,先导阀芯拉开先导孔,腔体压力释放阀,活塞驱动靠下腔介质压力,凸缘电磁阀打开; 复位当线圈断电时,先导阀芯由弹簧,先导孔关闭时,上腔室的阀是由活塞孔的推力增压和复位弹簧闭合时,螺线管开阀室是关闭由活塞节流孔增压器的推力和复位弹簧,
    原理简述:当线圈通电时,先导孔关闭。当线圈断电时,先导阀芯复位弹簧打开先导孔,腔体压力释放阀,活塞靠下腔介质压力推动,电磁阀被打开。
