    偏心旋转半球阀工作原理与结构特点

    发布时间:2019-07-09 08:50

    偏心旋转半球阀工作原理:
    偏心旋转调节阀是一种结构新颖、流体阻力小的直通型阀体结构,阀芯的回转中心不与旋转轴同心,可减小阀座磨损,延长使用寿命;阀芯后部设有一个导流翼,有利于流体稳定流动,具有优良的稳定性。同时,还具有流量大,可调范围广的优点特别适用于含有淤浆的工艺系统控制。

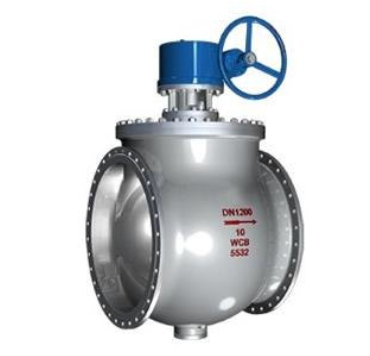

    偏心旋转半球阀工作原理与结构特点

    为保证大的可调比和可靠性,并减少仪表,偏心旋转型阀芯的调节阀。此阀门可用于含酸性气体或液体,其结构和材料符合美国国家防腐蚀工程师学会标准NACEMR0175—2002
    偏心旋转半球阀结构:
    偏心旋转半球阀阀体流路简单,阻力小,与同口径单、双座阀相比,有较大的流通能力,但重量只有其1/3左右。偏转阀采用旋转运动,提高了填料函密封性,同时具有较大的输出力,所以阀的泄漏较小,刚度较大,在额定压差下能可靠地工作。偏心旋转阀芯、阀杆只作旋转运动,所以它开关转动时所承受摩擦力很小,当阀芯和阀座相接触关闭时,阀芯柔臂在执行机构推力作用下产生微小弹性变形及弹性涨紧力,使阀芯与阀座接触更加紧密牢固,因此,偏心旋转阀泄漏量很小。同时关闭
    阀门所需的推力与球阀、蝶阀相比要小。
    偏心旋转半球阀的特点:
    1)阀座寿命长。耐久的、坚固的金属或陶瓷阀座密封圈和偏心的阀芯,在启闭过程中,如左图所示,减少了阀芯与阀座的摩擦,改善了阀座密封面的破坏,以及开启时的阻力。阀芯在旋转至关闭位置时,阀芯与阀座密封圈会产生自动重叠作用,使密封面间得到更合理的配合。阀座密封圈的材质可选用316不锈钢、A105锻造碳钢堆焊硬质合金及陶瓷。
    2)性能可靠。特殊的阀座密封圈设计,能自动定心、自行搭接、动态与阀芯对准,可提高使用寿命。密封金属轴承可防止颗粒堆积的轴面而防止阀芯转动。
    3)可多种操作。自动定心的阀座密封圈和坚固的阀芯,可以在其向前流和反向流任一方向使用时达到密封。使用向后流方向,出口湍流区是远离阀座密封面的,另外阀芯的90℃行程亦有助于减少阀芯与流动介质的冲刷,减少损坏的可能性。
    4)安装方便。带法兰的
    阀门阀体,可以与不同等级的管道法兰连接。配合不同的设计要求,亦可避免有外露的法兰螺钉。安装时的定位面和整体效果也较好。还可提供压紧式的无法兰阀体,安装时可依靠法兰螺钉定位。
