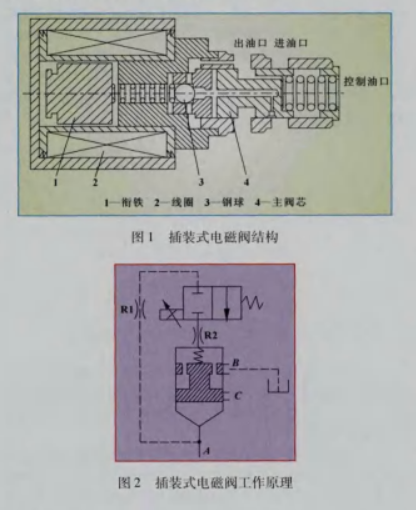

该阀是两级控制插装式电磁阀，先导级为两位两通的高温电磁阀，相当于一个溢流阀；主阀芯为一个三通式的插装阀，如图1所示。

主阀芯的开房由先导级电磁阀决定，如图2所示，当先导级电磁阀通电，电磁阀工作在左边位置，主油压A通过阻尼孔R1作用于电磁阀上，此时由于电磁线圈产生电磁力的作用，将主油压截止，随着液压油量的增加，主油压在主阀芯下端越来越多，主阀芯克服弹簧力推动主阀芯向上运动，此时主油压A与控制油压C相通，液压执行元件动作。当主油压A增大或减小时，在电磁力的作用下主阀芯都会重新达到一个新的平衡点，其工作原理类似于先导级减压阀。当先导级电磁阀断电，电磁阀工作在右边位置，电磁力消失，主阀芯在弹簧力作用下复位，油口B和油口C接通，控制油压通过小孔流回油箱，主油压由阻尼孔R1和R2流回油箱。
